很高兴您能够浏览我公司对于铸造电炉用电磁自动加配料系统的相关介绍书，并且希望能够参与贵企业中频电炉所用自动加配铁系统的规划改造设计。
当前随着铸造业向规模化、机械化、自动化、精密化、低能耗化、绿色环保等方面发展，采用电炉熔炼的规模及数量已超过采用冲天炉，原来认为经济的冲天炉熔炼因为环保达标成本高、消耗大、炉况难以控制、作业艰辛等问题，逐步向以电路熔炼为主发展；提高电路熔炼工艺水平、机械化水平，已成为新上铸造企业需要考虑的重要事宜！因为如果只是选购好的电炉，而忽视科学的工艺布局、配套的工艺控制设备及监控管理系统，将难以实现电炉熔炼科学、经济、优质、安全的目标！
岳阳柏奎电磁机械有限公司自 成立以来就长期从事电炉加配料称重的研制与生产，形成了一系列可靠、耐用的配套设备，并积累了丰富的电炉熔炼加配料工艺设计、布局、设备选型经验，我们也愿意免费提供设计方案及相关参考数据，以满足您的电炉熔炼工部工艺设计及装备是科学、经济实用、满足工艺要求的。
一、 岳阳柏奎电磁机械有限公司（PKEMG）简介：
岳阳柏奎电磁机械有限公司（简称：PKEMG）位于中国湖南省岳阳市，是一家集工程设计、生产、调试、营销、贸易服务于一体的国内规模及产品种类较全的电磁设备制造企业。其产品广泛用于冶金、铸造、建材、水泥、耐火材料、造纸、玻璃、起重运输等行业，在台湾、欧美、东南亚地区均有使用。
公司历年来深得国内外各科研院所及广大客户的支持与合作，经过多年研究、开发和生产实践，积累了丰富的制作经验，并积极采用现代设计手段，优化设计、精心制作，不断为客户提供优质产品和完美服务。主要产品有：起重电磁铁系列、电磁除铁器系列、永磁除铁器系列、整流控制设备系列、电缆卷筒系列、电磁搅拌装置系列、停电保磁系统、永磁吸吊器系列、金属探测仪、磁选机、微机配铁装置、电炉加料及配料系统、冲天炉自动配料装置、无线数传微机电磁配料装置及起重机制动器、高、低压变频调速系统、恒压供水系统等变频科技产品。并致力于新产品的开发，在电磁领域多有创新。在过去的几年中，得到了包头钢铁集团、三宝钢铁集团、舞阳钢铁集团、日照钢铁集团、正兴车轮集团、南阳汉冶钢铁、一拖集团、中国重汽集团、湖南龙舟柴机集团、华新水泥、台湾新宝元钢铁集团、台湾东和钢铁集团等单位的认可！
二、 技术总说明：
2.1、我公司提供的的设备功能完整、技术优良，并且能够满足贵方的设计要求，并且满足其人身安全和劳动保护条件。
2.2、我公司生产的所有设备均都正确的设计和制造，在正常的工况下均能安全、持续的运行，不会有过度的应力、振动、温升、磨损、老化等其它问题，我公司将向贵方提供成熟、可靠的设备及部件。
2.3、设备零部件都采用可靠的加工制造技术，有良好的表面几何形状及合格的公差配合，不带有试制性的部件。
2.4、易于磨损、老化或需要调整、检查和更换的部件我公司将提供备用品，并能比较方便地拆卸、更换和修理。
2.5、所有的材料及零部件都是符合其有关规范的要求的，并且都是新的和优质的，保证能够满足当地的环境条件的要求，不使用国家公布的淘汰产品。重要的部件我公司将在得到贵方的认可后，才进行采纳制造安装。
2.6、我公司提供的所有零部件或组件是有着良好的互换性的。
2.7、我公司将对外购材料及部件进行严格的检验，并对其质量负责。
2.8、主要承载结构采用碳素结构钢制造，其化学成份和力学性能符合GB700-88的规定。
2.9、钢板对接采用埋弧焊完成，保证透焊。主要角焊采用埋弧焊，C02气体保护焊等自动或半自动焊的方法完成，保证有足够的焊深。按等强度原则选用焊条，焊条大批量使用前应作工艺实验。
2.10、设备都有严格的防水、防尘设置，性能优良可靠。
2.11、起重电磁铁的设计、制造、验收都将按照国家现行的标准或我公司企业标准Q/GALC040-2000的标准严格执行。
2.12、我公司生产制造的无线数传电磁加配料系统中的各工作部件的配套性能良好。
2.13、控制系统将满足就地和远方程式控制两种操作方式。
2.14、我公司的低压电气组件将采用施耐德及西门子等国内外知名的产品。
2.15、钢材都将去除锈及异物，焊接表面保证光滑平整、不会含有气孔、夹渣、焊瘤等缺陷存在，以确保焊缝的质量。主要焊缝将进行探伤检查。
2.16、我公司将在组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，都将从外表面清除所有渣屑、锈皮油脂等。
三、 电炉自动加配料称重系统选型指南：
电炉是铸造行业使用较为广泛的熔炼设备。目前在国内大部分铸造车间中，电炉熔炼生产中的配料、加料等工作都是由一线工人手工完成的，高温、烟尘、震动、噪音等既恶化了工作环境，又增加了工人的劳动强度，同时配料准确度难以保证，生产数据难以实时处理。不仅工人的劳动条件恶劣，还由于在熔炼过程中，时而发生空料，断料等故障，造成熔炼过程不稳定，甚至导致重大事故发生。由此而产生的铁水化学反应波动大，冶金质量差等问题，严重影响着铸件的成品率。电炉加料系统已成为制约铸造生产自动化、铸造管理现代化过程中的一个重要环节。自动控制加配料系统设计合理、性能稳定、运行可靠、操作简单、维修容易、便于推广应用。
一、电炉熔炼的工艺设计、设备选型要点
1 、电炉加配料系统的科学布局与加料方式选择
关于电炉熔炼工部的工艺布局与加配料方式选择是一个值得设计院所、铸造厂重视的问题，因为不合理的布局及加配料方式将直接导致今后投产后耗时、耗能、不安全、不经济、效率低等问题。我们认为工艺布局必须从下面几方面考虑：
（1）电炉的配料系统与电炉位置：
电炉的电控室位置可选：电炉平台的侧面、电炉的正后面、全部沉入平台下面。
电炉配电电压器房位置可选：侧面、正后面、电炉平台下。
如果采用加料车方式加料，侧电炉电控室及变压器位置需考虑置于电炉平台的侧面；金属炉料日耗池设置一定要在加料车待料位置的后部及侧部，以防电磁盘配料时向加料车中放料过程中从电炉平台工作区上空越过时，因停电或振动铁料跌落造成人身、设备严重安全事故。
（ 2 ）配料方式
电炉金属炉料称重配料一般有三种方式：
第一种方式：电磁盘吊运并直接称量配料。即电炉的吊运采用电磁盘、称量也直接采用电磁配铁称，尤其是采用无线微机电磁配铁系统已成为行业优选的方式；该方式自动配料，配料精度高，速度快，吊运称量一次完成，节省时间、效率高，并保证了铁水成份稳定！也有采用吊钩称称量方式。
第二种方式：电磁盘吊运到料桶或料筐，台秤或磅秤称重。因称量不准且增加了工序采用较少。
第三种方式：振动料斗给料，台车称量方式。因噪音大、粉尘多、配料精度差、工序多等原因而极少采用。
(3)电磁盘配料吊车设计选型要求
电磁盘配料吊车配置要求：首先轨高要求足够高，即要保证吊车有效起升高度能满足电磁盘吸料后顺利加如电炉平台上的加料车（或加料桶）中，一般高度取决于电炉平台高度、加料车高度、电磁盘悬挂吸料长度、无线吊钩传感器长度、安全余量等；其次吊车的额定起重量必须大于电磁盘自重加大吸料众并留 20% 左右的安全余量。
(4)加料方式
电炉加料方式一般有四种：
方式一：采用台车输送振动加料车加料
电磁盘配好料装入加料车中，移动到电炉炉口上方，振动给料。本方式能实现按炉料种类依次加料、均匀加料、即时加料，能满足电炉加料工艺要求，故优先考虑选用本方式。
方式二：采用底开式加料桶加料
采用可底开式加料桶，电磁盘配好料后放入料桶中（常在料桶上访设置固定式加料漏斗），吊车吊起料桶置于电炉炉口上，吊钩下降，将底部两片扇形门打开，炉料落入电炉中。本方式多用于配料车间于电炉熔炼车间分开，需用平台车转运炉料的场合，料桶置于平台车上，平台车可在两个车间之间转运。
注意：目前少数企业将配料车间、熔炼车间分开，且距离较远，装料采用料桶或料筐，炉料桶输送采用过渡平台车，如此导致不但配料车间需配备配料吊车，而且电炉熔炼车间还需上料吊车，多了一个平台转运环节和一个吊运环节，料桶加料方式有时发生卡料现象，且料桶加料时占用上料吊车时间较长。本方式加料效率低，且转运输送占用人力、设备较多，很不经济，已较少采用。
方式三：电磁盘直接加料，在炉口加防护漏斗
在电炉口上方加无磁防护漏斗，电磁盘配好料后，直接将炉料放入电炉呢；本方式简单、经济、不易损伤炉口及炉壁。但加料效率较低，也不能完全满足加料工艺要求。
方式四：电磁盘直接向电炉内加料
选择直径小于电炉炉腔直径的电磁盘，利用电磁盘配好料后，直接将电磁盘下降到炉内，再放料。操作简单，但因所吸吊铁料常超出电磁盘范围，故易损伤炉口及炉腔。且电磁盘一般偏小，加料效率低，可能出现供料不及时的情况，故仅适用于较小的电炉（ 1T 以下）。
（ 5 ）加料车布置方式与电炉的布局
采用加料车加料时，有四种方式可选：
方式一：纵向移动加料方式（ ZDLC-A ）：
每台电炉配一台加料车，纵向移动加料，各电炉加料相互独立；优点是独立、可靠、加料效率高，可多台炉同时开炉互不影响，也可互为备用；缺点是一次投入多台料车费用较大。
方式二：横向移动加料方式（ ZDLC-B ）：
加料车横向移动，可给两台炉或多台炉加料：一车两用投入只有纵向方式的一半，缺点是如料车鼓掌就无法开炉加料；且需考虑料车落料口与炉盖位置不冲突。
方式三：纵横双向移动加料方式（ ZDLC-C ）：
有纵向路轨，也有横向路轨，加料车既可纵向移动，也可横向移动给并列的电炉加料，两台以上电炉可共用一台加料车，一车两用（多用）投入较少，缺点是双向运行机构及料车结构复杂，制作成本较高，台面纵向路轨高于台面，行走不便，维修较麻烦。除非电炉间有障碍（如立柱）采用外，较少采用。
方式四：纵向移动旋转加料方式（ ZDLC-D ）：
加料车先纵向移动至两台炉中间位置，车上振动加料槽可旋转，可分别给两台电炉加料，两台电炉共用一台加料车；较经济，但料车旋转方式导致料车结构复杂，故障率高，维修麻烦，较少采用。
工艺布局设计特别注意：
A 、无论哪种加料车布置方式，需考虑加料车下料口与电炉炉盖位置不得冲突、与电炉环保除尘系统不互相影响；也可与之综合考虑，配套设计。
B 、铁料日耗池位置需考虑电磁盘配料时尽量靠近加料车待料位置，应避免电磁盘吊料从平台上或电炉操作区上方经过，以防铁料跌落造成人身财产损害！
（ 6 ）加配料系统选型需重点考虑的几个方面
A 、电磁配铁装置选型：首先要确定电磁盘的规格型号，电磁盘规格大小与电炉规格、同时开炉数、是否需考虑装卸料、配料吊车的吨位有关。如多台电炉并列，且多台电炉先后同时开炉，则需考虑每小时需加配料的总量，按此来选择电磁盘的规格。
B 、与加料系统的关系：
当需同时给多台加料时，需选择电炉加料车方式加料。
（ 7 ）设计注意事项：
设计加料车时，用户需提供如上图所示的相关尺寸（ A ～ F ），并需提供电炉炉盖位置；
电炉平台支撑结构、基础均需考虑加料车满载或加料桶满载重量及电磁盘重量、振动受力、路轨位置。
建议客户与我们联系，我们将毫无保留提供相关的技术支持，极大的保障客户利益！
料池、加料方式、输送、加料车布局均需科学合理。
一、 两种常用方式介绍：
4.1、简易型用电磁盘装卸料及电磁盘对电炉加料：
本系统主要由起重电磁铁、整流控制柜、电缆卷筒、电子吊钩秤、电缆连接器构成；
本系统可以采用简单的利用电磁盘在料场、料库金属散装炉料（生铁、废钢、回炉料等）的装卸车使用，也可用作铸件的搬运、装卸、场地清理等工作；还可直接对电炉直接进行加料作业；一般采用壹台起重电磁铁、壹台整流控制柜、壹台电缆卷筒、壹台电缆连接器，装卸车用的电磁盘直径一般选择偏大一点（一般选择直径在1200mm~1800mm之间）；有的客户现场除了装卸车外，还需要对电炉进行直接的电磁盘加料，在小电炉（电炉熔量小于2吨）时，装卸车用的电磁盘偏大，而电炉炉口却很小，不能直接对电炉加料，这样就有的客户会选择两个电磁盘（一个大直径的进行装卸车、一个用于对小电炉直接加料）、共用一套整流控制柜、一套电缆卷筒及电缆连接器；
也可以直接采用装卸车的电磁盘对电炉加料，但中间环节需要通过料桶进行转换或者现场加到电炉平台处再利用人工对电炉加料也可；
对电炉加料时，可以选择采用高温电子吊钩秤为称重计量工具，得到每次加料的每种料的加入量；可直接外接无线显示大屏幕，直观高效；涉及到需要配料的场合，可以采用调磁型的整流控制柜（分有线与无线），通过直观观察电子吊钩秤的称重重量；调整整流控制柜的输出电压来达到所需要的吸吊值，以满足各种不同的加料要求；
简易型的各型设备功能及使用数量如下表：
4.2、采用无线数传微机电磁自动配铁系统+振动加料车对电炉稳定加料系统：
本系统分为两个部分，第一部分为无线数传微机自动配铁系统，第二部分为振动加料车对电炉加料系统。一般适应于电炉熔量大于等于2吨以上，并且电炉平台有空间可以来布局轨道的；
第一部分：无线数传微机自动配铁系统；
本部分主要由贵司天车、无线数传微机配铁仪、调压电盘用整流控制柜、起重电磁铁、电缆卷筒、无线数传电子吊钩秤、电缆连接器构成。包含了称重单元、数传单元、配铁单元、供电单元等。
本部分可采用全自动无线数传微机配铁功能，也可半自动人工对接方式进行。
如以下我方将采用2吨电炉为例，详细说明相关的成套设备性能及工作原理。
采用PKWX-05Y系列成套无线数传（遥控型）电磁加配料系统，具体成套设备如下：
无线数传微机配铁控制仪 型号：PKT-5Y 数量：1台
高速无线吊钩传感器 型号：LN-3T 数量：1台
无线遥控调压型整流控制柜 型号：PKG-50Y 数量：1台
起重电磁铁 型号：MW5-110L/1 数量：1台
电力电缆卷筒 型号：JTA100-15-2 数量：1台
电缆连接器 型号：DL-102 数量：1台
1.1、无线数传微机配铁控制仪介绍：
无线数传（遥控）微机配铁仪是本装置的核心控制设备，它接收无线数传吊钩传感器发过来的称重数据，与预先设定的料单定值比较，再遥控通过整流控制柜调节电磁盘的电磁吸力，达到定值配料的目的；智能自动配料，误差自动补偿，配料精度高，速度快，可存储打印记录配料参数，可与上位机及企业信息网联机通讯。
①、主要功能及参数如下：
1）、静态精度：符合国标Ⅲ级秤标准；
2）、动态配料精度：连续五批平均不大于3％；
3）、动态配料速度：连续五批平均不大于16s；
4）、可预存八种牌号常用料单，每种可含七种不同的料定值；
5）、可连续配料999批，可分牌号、班次打印配料报表；
6）、无线数据传输及无线遥控抗干扰能力强，无线数据传输、遥控有效距离均不小于100米；
7）、大屏幕液晶显示、中文菜单操作，简单直观易学；
8）、称重数显与配料控制分开显示、操作；称重显示部分又可作为自动故障时的手动配料备用；设有故障辅助自动检测功能，维修简单方便。
9）、设有RS232（485）接口，可与上位机及其它设备仪器联机通讯。
10）、采用工业级组件及部件，防尘、防震、防霉腐蚀设计，可靠性高，耐用。
11）、中央核心采用西门子程序设计软件设计，具有适应能力强、故障率低、运行速度快等特点。
②、微机配铁控制仪内部吊钩传感器及中央控制面板的主要技术性能：
2.1、概述：
内部主要的无线数传式电子吊秤接受信号面板, 采用高精度专用传感器和当前常用的Σ-Δ型A/D转换器, 结合现代无线电和单片微机技术, 具有很高的可靠性，良好的精度和完善的软件功能, 采用直流供电，汉字点阵液晶显示，便携式，内置汉字微型打印机。
2.2. 特点
1）全钢结构外壳,耐撞击,抗电磁干扰,可在强电磁场环境(如电磁吸盘、中频电炉)下使用。
2）背光液晶显示，白天晚上清晰可见；
3）仪表体积小巧，非常适合便携使用；
4）可在磅单上打印用户单位中文名称，使每台秤和磅单都为用户“定制”；
5）可将称重结果分为多达256个类别并分类统计和打印；
6）内置汉字打印机，打印完备的检测凭单；
7）可按日期及类别分类打印报表；
8）可存储多达2730次称重记录；
9）可选择中英文二种打印文本
10）可选择kg和lb二种称重单位
11）精确的内部时钟和日历。
12）自动关电，当秤体静止达1小时时自动关闭秤体电源。
13）双向数据传送功能。仪表与本厂LN型吊秤（传感器）配套后,即构成直示-无线组合型吊秤, 除接收直示吊秤发送的数据外, 还可向吊秤发送归零等控制信息。
2.3. 主要技术指针和功能
(1) 精度等级 符合OIML III标准
（2）电源：电池供电，秤体12V/7AH，仪表6V/4AH
（3）调频 430MHZ或450MHZ，各15个频点。
(4) 显示更新速度 5次/秒
(5) 传感器激励电源 DC 8V±5%
(6) 工作温度 秤体-10℃—50℃，仪表0℃—40℃
(7) 秤体充电一次连续工作时间 50小时
(8) 接收仪表充电一次待机工作时间 70小时
(9) 无线传送距离 无阻挡时不小于200米，一般不超过100米
2.4. 面板
各按键功能:
【ON】 :电源开
【OFF】:电源关
【归零】:使显示为0
【总重】:显示总重量,也用于报表打印
【查询】:用于查询仪表内存储的称重记录,按倒序显示
【F1】 :备用
【背光】:液晶显示器的背光源开关, 单击点亮背光, 再按则关闭, 为了省电, 白天使用时请勿打开背光.
【总清】:用于清除内存中的所有称重记录, 为避免误操作, 需按2次有效.
【单清】:用于清除内存中的后一次称重记录, 为避免误操作, 需按2次有效.
【汇总】:按此键仪表将打印内存中当前类别的称重记录汇总结果, 一般一批货
称量完毕按此键汇总.
【自动】:按此键仪表进入自动储存状态,仪表高位显示“A”，这时每次称重
结果经过设定的时间后将自动存入内存并打印,若需取消自动功能只需再按一次【自动】即可。
【总次】:用于查询内存中储存的称重记录总数
【类别】:用于设置类别号（0-255）。
【设皮】:用于设置皮重
【日期】:显示/修改当前日期
【时间】:显示/修改当前时间
【存入】:按此键将当前重量存入内存并打印
【纠错/补打】:用于纠正各类数据的输入错误，也用于补打前一次的称重记录
2. 5、打印的一般性：
1）、单个日期的打印记录：
嘉义钢铁股份有限公司
吊秤计量单
日期：2017/05/18
类别：09
--------------------
总重：6382kg
总次：0021
--------------------
序号 时间 重量kg
0021 09:57 26
0020 09:53 120
.
.
0001 08:56 110
2)打印总报表
按【总重】后再按一次【总重】，打印机打印内存中所有称重结果清单，格式如下例:
嘉义钢铁股份有限公司
吊秤计量单
------------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 15:12 2101
002 08:59 1806
001 08:57 1338
3)打印按类别汇总表
可以根据用户的统计周期设定类别进行汇总打印，格式如下：
嘉义钢铁股份有限公司
吊秤计量单
类别: 05
日期：2017/06/22
-----------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 09:12 2101
002 08:59 1806
001 08:57 1338
4)打印按日汇总表
先设置好要打印的日期，按【总重】【日期】【总重】，打印机即打印给定日期的称量报表，格式如下:
嘉义钢铁股份有限公司
吊秤计量单
日期:2017/05/12
-----------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 09:12 2101
002 08:59 1806
001 08:57 1338
2. 6、充电
称体由电池供电，因此应按时进行充电。既可以将秤体内电池从吊秤上取下充电，也可以直接在吊秤上充电。应及时给电池充电, 过度放电会缩短电池寿命。当接收仪表高位显示“L”时应给秤体电池充电；当接收仪表“欠压”符号亮时应给接收仪表内电池充电。将充电器插孔插入相应插座内，充电器电源插220V电源即可充电，充电一次约需8小时。
2.7、 自动关闭
吊秤秤体仪表具有自动关机功能, 若1小时无操作秤体仪表即自动关闭电源。显示仪表开启背光时，若稳定30秒且无操作则背光关闭，但按键或起吊操作会自动恢复背光。显示仪表稳定30分钟且无操作也自动关闭电源。
2.8、 使用维护
电子吊秤是精密计量器具, 良好的维护对提高工作可靠性, 延长设备使用寿命具有十分重要的意义。
1.吊秤秤体有较好的抗震和防水性能,但使用中仍要十分注意避免剧烈碰撞和长时间雨淋，特别注意防止秤体从挂钩上掉下造成秤体损坏甚至人身事故。
2.非高温吊秤不能长时间在高温环境下工作，使用现场有高温源时应注意尽量缩短停留时间，总的原则是若秤体外壳底面摸上去不烫手（低于70℃）则不会对吊秤产生不良影响。
3.严禁自行在秤体上进行电焊操作以免损坏仪表和传感器。
4.使用中严格防止超载。
5.为延长电池使用时间，白天使用时请关闭仪表背光。
6.吊秤、显示器均使用铅酸蓄电池供电，应避免过度放电以延长电池寿命。
7.显示仪表禁止雨淋。
③、技术规格参数
设备名称：无线数传微机配铁控制系统
型号规格：PKT-3Y
适应炉型：2～5吨冲天炉及电炉
控制方式：无线遥控型
操作接口：简体中文
有效控制距离：不超过100米
1.2、高速无线吊钩传感器介绍：
特点：
1）、计量准确，显示分度值可按需设定；精度等级符合国标III级秤标准。
2）、全钢结构外壳、耐碰撞、抗电磁干扰；
3）、设置称重数显电路，选用 256×64 点阵式液晶中文显示屏，独有的人机对话功能， 丰富的数据管理和中文打印，内置万年日历时钟，自带信号强度电源情况监测系统，无线数传距离无阻挡时大于100m。4）、采用国际通用433MHZ 频段中的8个频点实现无线通信；
5）、运用了高速A/D转换，数字滤波，非线性补偿，自动零点跟踪等技术；提高了系统的抗干扰能力和精度，消除了零点漂移。
6）、传感器秤体采用大容量6V/10Ah密封铅酸蓄电池供电，另备用一只，可交替使用，工作、充电两不误；
7）、工作温度可根据用户要求定制常温型：-15～55℃，耐热型：常温～180℃；
8）、其它主要部分介绍可以参考4.1中的微机配铁控制仪核心及面板中央的主要性能介绍。
主要技术参数
产品名称：高速无线吊钩传感器
产品型号：NL-3T
称重方式：无线遥控型
起重：3000kg
适应温度：常温
1.3、无线遥控调压型整流控制柜介绍：
PKG-Y系列产品是无线数传微机配铁装置专用的无线遥控控制设备，多用于冲天炉、电炉配料以及一些磁性物质的定量称量控制。可以通过微机设置来实现无线遥控控制，其输出电压可在0～340V之间平滑调节，可由微机自动控制电压的变化，也可使用手动装置由操作者手动控制。
制造及检验标准：遵照中华人民共和国国家标准GB3797-83《装有电子器件的电控设备》和GB4720-86《低压电控设备》以及机械电子工业部部颁标准JB4315-86其噪音问题将按照GB12348《工业企业厂界噪声标准Ⅱ类混合区评价标准》，等进行生产、制造和检验。
本控制装置有2个背对背全可控硅整流桥，一个桥用于供给起重电磁铁励磁电压，另一个用于提供退磁卸除电压。两个桥同时也用于将电磁铁的蓄能馈送到电网。加到磁盘的电压幅度可以由微机配料仪智能电路进行调整。这些电压成正比例地变化。本装置适合于电压从 0V直流到340V直流的电磁铁控制。
控制部分由微处理器完成.微处理器根据测定的信号，参数 设定和来自I/O 口的指令控制可控硅触发电路.
1.设备成套性好，配有专门的励磁及完善的显示检测报警装置。
2.整体性能经计算机优化设计，可以代替国外产品，具有结构简单、布局合理、安装方便等特点；
3.电气控制部分主要电子元器件采用国内著名品牌的；
4.装置轻巧：安装时无特殊要求；维护保养方便。
5.主要核心整流部分将采用SKK三相全桥可控硅，使结构简单化、维护方便化、故障极低化。
产品名称：整流控制柜（无线数传微机配铁专用）
产品型号：PKG-50Y
输入电压：AC-380V
输出电压：DC0～340V（由微机自动调节或由人工调节）
输出电流：50A
1.4、起重电磁铁介绍：
MW5系列是我司成熟产品。
MW5系列是专业吊运废钢专用的起重电磁铁，它根据废钢的导磁率的特点而经计算机优化设计的磁路，消耗功率小，自重轻、起吊能力大，安全可靠。
1.制造及检验标准：起重电磁铁本体设备遵照中华人民共和国机械电子工业部电工专业标准JB/DQ4599-90《直流起重电磁铁》、JB/ZQ 6203-2004 及企业标准进行生产和检验。
2.电磁铁采用特殊磁路设计，电磁铁透磁深度大，能穿透多层气隙，保证被吸物充分磁化，增加有效吸附面积，提高起重能力；
3.电磁铁底板外壳采用轧制（铸造）高强度锰板（20MN23AL）全密封焊接，并严格进行气密性实验，出线盒采用防水保护措施，并有防冲撞功能，并配有其防撞保护板；
4、线圈全部采用玻璃丝绝缘铝线绕制，绝缘性能高，具有自重轻、能耗低等功能，同时线圈与外壳之间采用真空灌胶（环氧树脂胶）固定，能适用高粉尘、高湿度的同时可以耐剧烈碰撞；
5.电磁铁制作过程中，焊接工序严格进行气密性实验、绕制线圈工序将严格做大匝间绝缘实验和耐压实验（工频电压2500V三分钟无短路和闪烁现象）；
6.电磁铁隔热方式将采用三层隔热方式；
7.铁芯生产时采用特殊工艺除去有害物质，加入有利提高铁芯导磁的元素，使其导磁更大。
8.线圈的安匝数（AN）增大。设计思路为小电流多匝数，保证了总安匝数（AN）明显增大。
9. 线圈固定采用了低树脂固化技术。采用168号绝缘油固定，避免了采用96号油所引起线圈固定不完全和强烘烤所引起的绝缘损坏。（168号油是我司在过去的三十年的生产经验中总结出来的，具有绝缘好，固化快，固定强度高，耐温高等特点）
10. 引出线采用热缩管密封，保证了接线端的充分绝缘，即在0.6MPa下，也不能进水入接线盒内。原起重电磁铁底部由20MN23AL与侧板Q235焊接高温易开裂，现采用线包有lCr18Ni97i不锈钢钢单独密封，不易受温度影响而开裂，受潮而降低其绝缘性能。
11.起重电磁铁与其配套的整流控制设备、电缆卷筒有着良好的相配性。
产品名称：起重电磁铁
型号规格：MW5-100L/1
功 率：8.3KW
额定电流：38A
额定工作电压：DC-220V
自 重：1000KG
绝缘等级：F级
起重能力：200～400KG
外形尺寸：Φ1000mm
通电持续率：TD-75%
冷却方式：自然冷却
1.5、电缆卷筒介绍：
为了适应移动电器供电需要（如起重电磁铁、振动给料车、各类起重机、液压抓斗等），我公司设计生产了弹力式电力电缆卷筒、弹力式信号电缆卷筒、电动式电缆电缆卷筒。它具有供电简单、操作安全可靠、结构紧凑、外型美观、电缆磨损少等特点。
JT系列弹力式电力电缆卷筒采用涡卷弹簧为动力，旋转卷筒收放电缆，自身不消耗电能，可自动灵活地收放电缆。同时采用集电滑环-碳刷架结构传递电能，使供电连续、平稳。还设置了可反转机构，避免卷筒反转而折断弹簧。与起重电磁铁具有很好的相配套性。
采用的电传导方式，使电损耗降低。
采用的窝卷弹簧，保证了弹簧的卷取次数，并保证了长时间工作卷取的张力大小，满足使用要求。
1.5.1起重电磁铁成套用电缆卷筒技术参数：
型号规格：JTA100-15-2
卷筒类别：电力电缆卷筒
动力形式：窝卷弹簧
安装方式：垂直安装
容量：100A
卷取长度：15米
相 数：2相
1.6、电缆连接器介绍：
DL系列电缆连接器是专用于起重电磁铁与电缆卷筒之间电缆快捷衔接的成套组配件。可以在行车吊运其他对象时，需要快速的卸下起重电磁铁而专门设计的一款插拨是电缆接口。
产品名称：电缆连接器
产品型号：DL-102
产品类别：电力电缆连接插头
容量：100A
单个相数：2相
第二部分：振动加料车对电炉稳定加料系统：
本部分主要由振动加料车、控制箱、电缆卷筒设备构成。包含了其附属的对应控制单元，检测单元，故障单元与电力供应单元。

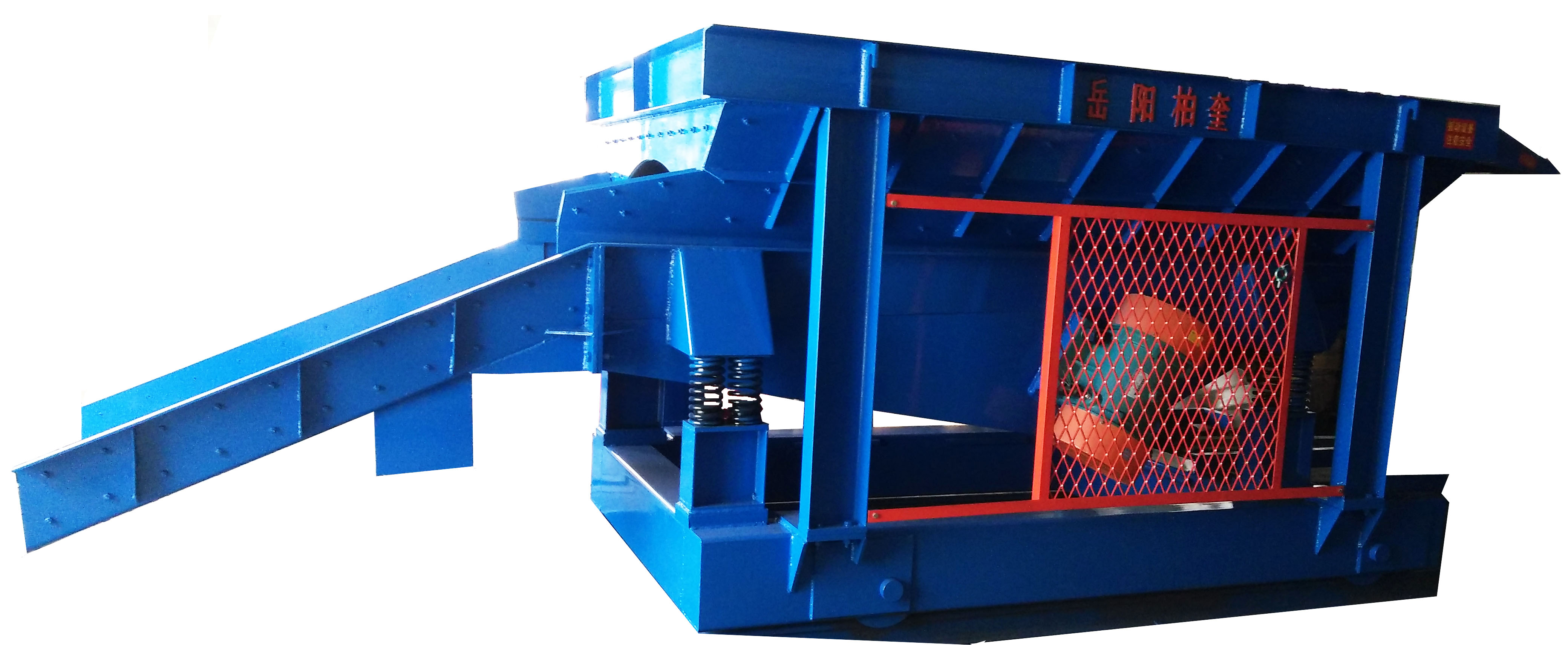

1、轨道式振动给料车介绍：
1.1.1、性能特点：
可在电炉加料平台上以大车和小车前后左右 X 、 Y 方向移动，并以座在小车上的振动输送机完成加料工作，可一台加料车对二台以上熔化电炉进行加料，并可定量的予装料桶，适用于料库在炉侧的车间布置，为提高加配料速度可配多台予装定量桶。另一种变型，采用一套小车和振动输送机对一台熔化电炉加料，适于料库在炉后的车间布置。本加料车可根据电炉熔化速度随时均匀补加料，提高熔化生产率；且加料均匀平稳、落差少、铁水不飞溅，安全可靠又方便。
1.1.2、机械特点：
（1）大车采用两台 SEW 平行轴 - 斜齿轮轴装减速机同步驱动，小车采用 SEW 同轴式斜齿轮减速机以链传动驱动。
（2）振动输送槽在倾斜安装的振动电机的作用下产生向前和向上的分量，对铁料颗粒大小没有严格的要求。
（3）振动电机结构可靠寿命长维修方便，噪音低。
（4）槽体采用特殊合金钢焊条焊接，槽体强度高，寿命长。
（5）整个小车的框架大对以 H 钢构成，刚性好，合理可靠。
（6）振动输送槽出料口下部以耐热不锈钢板制成，中间加以隔热橡胶垫，减少出料口受热氧化腐蚀。料槽体均采用双层钢板，中间夹吸声胶板，内附钢板，用沉头螺钉连接，便于拆换。
1.1.3、主要技术参数：
详细具体见对应图纸；
重点防护：本体底盘自重大，平衡性能好。所有槽体均为双层夹胶垫设计，耐磨消音。前端高强度锰钢或不锈钢，防高温。振动电机、控制柜均有防护罩，防止散落料车外的废钢砸伤而损坏。本设备采用橡胶激振弹簧作为主隔离弹簧使用，噪音小，适合混凝土架空结构层使用，而不影响其主体承载性；
1.1.4、振动给料车成套部件组成明细：
六、我方对产品质量保证说明：
质量将按照质量“三包”服务壹年，壹年内如产品出现质量问题，我方将免费为其保修。（但由于甲方误操作等原因造成的除外）
七、 我方对产品提供的技术支持：
1、技术人员培训； 我方将对厂方技术人员培训：讲述系统原理、操作方法和系统的维护。可为顾客培训各类等级的技术人员。
2、我方人员派遣： 我方将派遣经验丰富、身体健康、精通技术、工作能力 强的技术人员，进行我方供货或设计设备以及应用软件的安装指导、用户培训和考核验收方面的技术服务及技术监督。
3、技术支持、咨询： 对顾客提出的各类技术问题给予解决。
4、技术数据处理： 可向顾客提供本公司非保密性的技术数据、电路图纸。
八、 售后服务：
1、我方的产品达到或高于国家、行业的有关标准及招标文件规定的技术条件；
2、易损件产品，在货到现场开箱验收时，确认为运输过程中损坏，实施包换服务；
3、设备保修期为一年。一年内由于我方产品质量引起的问题，实行“三包”服务，即包修、包退、包换，并做到及时、方便、满意。由于厂方的不当操作、使用及不可抗拒的因素引起的损坏不包括在内；
4、根据使用者的需要及时提供优质的备品备件；
5、我方技术部门协同售后服务部门在用户施工初期建设，调试安装，都以优质、热情的服务，说明厂方试运行成功；
6、公司总部拥有专业的售后服务队伍，对于客户的售后服务做到有问必答，耐心，热情，周到.
7、我方承诺产品终身维护，提供的备品备件及器件价格不高于国内同类型、同质量的产品价格。
我公司是专业生产起重电磁铁、微机配铁装置、振动加配料车、除铁设备、电缆卷筒、电磁搅拌装置、停电保磁、调磁保磁装置及其他配套设备的厂家！公司产品质量优良，服务周到！谢谢您选用我公司产品！
顺祝
商琪！ 岳阳柏奎电磁机械有限公司
销 售 部
2018年08月21日
岳阳柏奎电磁机械有限公司
PAXARKUEI MAGNET
地址：湖南省岳阳市湘北大道许家桥
电话：+86-730-8566615
传真：+86-730-8566697
联络人：王鄂 +86-130-17213168、
E-mail:hnyysl@hotmail.com 13017213168@163.com
Http://www.paxarkuei.com
Http://www.hnyysl.com
Http://www.pkemg.com
重品质、讲诚信、善售后、保增值
当前随着铸造业向规模化、机械化、自动化、精密化、低能耗化、绿色环保等方面发展，采用电炉熔炼的规模及数量已超过采用冲天炉，原来认为经济的冲天炉熔炼因为环保达标成本高、消耗大、炉况难以控制、作业艰辛等问题，逐步向以电路熔炼为主发展；提高电路熔炼工艺水平、机械化水平，已成为新上铸造企业需要考虑的重要事宜！因为如果只是选购好的电炉，而忽视科学的工艺布局、配套的工艺控制设备及监控管理系统，将难以实现电炉熔炼科学、经济、优质、安全的目标！
岳阳柏奎电磁机械有限公司自 成立以来就长期从事电炉加配料称重的研制与生产，形成了一系列可靠、耐用的配套设备，并积累了丰富的电炉熔炼加配料工艺设计、布局、设备选型经验，我们也愿意免费提供设计方案及相关参考数据，以满足您的电炉熔炼工部工艺设计及装备是科学、经济实用、满足工艺要求的。
一、 岳阳柏奎电磁机械有限公司（PKEMG）简介：
岳阳柏奎电磁机械有限公司（简称：PKEMG）位于中国湖南省岳阳市，是一家集工程设计、生产、调试、营销、贸易服务于一体的国内规模及产品种类较全的电磁设备制造企业。其产品广泛用于冶金、铸造、建材、水泥、耐火材料、造纸、玻璃、起重运输等行业，在台湾、欧美、东南亚地区均有使用。
公司历年来深得国内外各科研院所及广大客户的支持与合作，经过多年研究、开发和生产实践，积累了丰富的制作经验，并积极采用现代设计手段，优化设计、精心制作，不断为客户提供优质产品和完美服务。主要产品有：起重电磁铁系列、电磁除铁器系列、永磁除铁器系列、整流控制设备系列、电缆卷筒系列、电磁搅拌装置系列、停电保磁系统、永磁吸吊器系列、金属探测仪、磁选机、微机配铁装置、电炉加料及配料系统、冲天炉自动配料装置、无线数传微机电磁配料装置及起重机制动器、高、低压变频调速系统、恒压供水系统等变频科技产品。并致力于新产品的开发，在电磁领域多有创新。在过去的几年中，得到了包头钢铁集团、三宝钢铁集团、舞阳钢铁集团、日照钢铁集团、正兴车轮集团、南阳汉冶钢铁、一拖集团、中国重汽集团、湖南龙舟柴机集团、华新水泥、台湾新宝元钢铁集团、台湾东和钢铁集团等单位的认可！
二、 技术总说明：
2.1、我公司提供的的设备功能完整、技术优良，并且能够满足贵方的设计要求，并且满足其人身安全和劳动保护条件。
2.2、我公司生产的所有设备均都正确的设计和制造，在正常的工况下均能安全、持续的运行，不会有过度的应力、振动、温升、磨损、老化等其它问题，我公司将向贵方提供成熟、可靠的设备及部件。
2.3、设备零部件都采用可靠的加工制造技术，有良好的表面几何形状及合格的公差配合，不带有试制性的部件。
2.4、易于磨损、老化或需要调整、检查和更换的部件我公司将提供备用品，并能比较方便地拆卸、更换和修理。
2.5、所有的材料及零部件都是符合其有关规范的要求的，并且都是新的和优质的，保证能够满足当地的环境条件的要求，不使用国家公布的淘汰产品。重要的部件我公司将在得到贵方的认可后，才进行采纳制造安装。
2.6、我公司提供的所有零部件或组件是有着良好的互换性的。
2.7、我公司将对外购材料及部件进行严格的检验，并对其质量负责。
2.8、主要承载结构采用碳素结构钢制造，其化学成份和力学性能符合GB700-88的规定。
2.9、钢板对接采用埋弧焊完成，保证透焊。主要角焊采用埋弧焊，C02气体保护焊等自动或半自动焊的方法完成，保证有足够的焊深。按等强度原则选用焊条，焊条大批量使用前应作工艺实验。
2.10、设备都有严格的防水、防尘设置，性能优良可靠。
2.11、起重电磁铁的设计、制造、验收都将按照国家现行的标准或我公司企业标准Q/GALC040-2000的标准严格执行。
2.12、我公司生产制造的无线数传电磁加配料系统中的各工作部件的配套性能良好。
2.13、控制系统将满足就地和远方程式控制两种操作方式。
2.14、我公司的低压电气组件将采用施耐德及西门子等国内外知名的产品。
2.15、钢材都将去除锈及异物，焊接表面保证光滑平整、不会含有气孔、夹渣、焊瘤等缺陷存在，以确保焊缝的质量。主要焊缝将进行探伤检查。
2.16、我公司将在组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，都将从外表面清除所有渣屑、锈皮油脂等。
三、 电炉自动加配料称重系统选型指南：
电炉是铸造行业使用较为广泛的熔炼设备。目前在国内大部分铸造车间中，电炉熔炼生产中的配料、加料等工作都是由一线工人手工完成的，高温、烟尘、震动、噪音等既恶化了工作环境，又增加了工人的劳动强度，同时配料准确度难以保证，生产数据难以实时处理。不仅工人的劳动条件恶劣，还由于在熔炼过程中，时而发生空料，断料等故障，造成熔炼过程不稳定，甚至导致重大事故发生。由此而产生的铁水化学反应波动大，冶金质量差等问题，严重影响着铸件的成品率。电炉加料系统已成为制约铸造生产自动化、铸造管理现代化过程中的一个重要环节。自动控制加配料系统设计合理、性能稳定、运行可靠、操作简单、维修容易、便于推广应用。
一、电炉熔炼的工艺设计、设备选型要点
1 、电炉加配料系统的科学布局与加料方式选择
关于电炉熔炼工部的工艺布局与加配料方式选择是一个值得设计院所、铸造厂重视的问题，因为不合理的布局及加配料方式将直接导致今后投产后耗时、耗能、不安全、不经济、效率低等问题。我们认为工艺布局必须从下面几方面考虑：
（1）电炉的配料系统与电炉位置：
电炉的电控室位置可选：电炉平台的侧面、电炉的正后面、全部沉入平台下面。
电炉配电电压器房位置可选：侧面、正后面、电炉平台下。
如果采用加料车方式加料，侧电炉电控室及变压器位置需考虑置于电炉平台的侧面；金属炉料日耗池设置一定要在加料车待料位置的后部及侧部，以防电磁盘配料时向加料车中放料过程中从电炉平台工作区上空越过时，因停电或振动铁料跌落造成人身、设备严重安全事故。
（ 2 ）配料方式
电炉金属炉料称重配料一般有三种方式：
第一种方式：电磁盘吊运并直接称量配料。即电炉的吊运采用电磁盘、称量也直接采用电磁配铁称，尤其是采用无线微机电磁配铁系统已成为行业优选的方式；该方式自动配料，配料精度高，速度快，吊运称量一次完成，节省时间、效率高，并保证了铁水成份稳定！也有采用吊钩称称量方式。
第二种方式：电磁盘吊运到料桶或料筐，台秤或磅秤称重。因称量不准且增加了工序采用较少。
第三种方式：振动料斗给料，台车称量方式。因噪音大、粉尘多、配料精度差、工序多等原因而极少采用。
(3)电磁盘配料吊车设计选型要求
电磁盘配料吊车配置要求：首先轨高要求足够高，即要保证吊车有效起升高度能满足电磁盘吸料后顺利加如电炉平台上的加料车（或加料桶）中，一般高度取决于电炉平台高度、加料车高度、电磁盘悬挂吸料长度、无线吊钩传感器长度、安全余量等；其次吊车的额定起重量必须大于电磁盘自重加大吸料众并留 20% 左右的安全余量。
(4)加料方式
电炉加料方式一般有四种：
方式一：采用台车输送振动加料车加料
电磁盘配好料装入加料车中，移动到电炉炉口上方，振动给料。本方式能实现按炉料种类依次加料、均匀加料、即时加料，能满足电炉加料工艺要求，故优先考虑选用本方式。
方式二：采用底开式加料桶加料
采用可底开式加料桶，电磁盘配好料后放入料桶中（常在料桶上访设置固定式加料漏斗），吊车吊起料桶置于电炉炉口上，吊钩下降，将底部两片扇形门打开，炉料落入电炉中。本方式多用于配料车间于电炉熔炼车间分开，需用平台车转运炉料的场合，料桶置于平台车上，平台车可在两个车间之间转运。
注意：目前少数企业将配料车间、熔炼车间分开，且距离较远，装料采用料桶或料筐，炉料桶输送采用过渡平台车，如此导致不但配料车间需配备配料吊车，而且电炉熔炼车间还需上料吊车，多了一个平台转运环节和一个吊运环节，料桶加料方式有时发生卡料现象，且料桶加料时占用上料吊车时间较长。本方式加料效率低，且转运输送占用人力、设备较多，很不经济，已较少采用。
方式三：电磁盘直接加料，在炉口加防护漏斗
在电炉口上方加无磁防护漏斗，电磁盘配好料后，直接将炉料放入电炉呢；本方式简单、经济、不易损伤炉口及炉壁。但加料效率较低，也不能完全满足加料工艺要求。
方式四：电磁盘直接向电炉内加料
选择直径小于电炉炉腔直径的电磁盘，利用电磁盘配好料后，直接将电磁盘下降到炉内，再放料。操作简单，但因所吸吊铁料常超出电磁盘范围，故易损伤炉口及炉腔。且电磁盘一般偏小，加料效率低，可能出现供料不及时的情况，故仅适用于较小的电炉（ 1T 以下）。
（ 5 ）加料车布置方式与电炉的布局
采用加料车加料时，有四种方式可选：
方式一：纵向移动加料方式（ ZDLC-A ）：
每台电炉配一台加料车，纵向移动加料，各电炉加料相互独立；优点是独立、可靠、加料效率高，可多台炉同时开炉互不影响，也可互为备用；缺点是一次投入多台料车费用较大。
方式二：横向移动加料方式（ ZDLC-B ）：
加料车横向移动，可给两台炉或多台炉加料：一车两用投入只有纵向方式的一半，缺点是如料车鼓掌就无法开炉加料；且需考虑料车落料口与炉盖位置不冲突。
方式三：纵横双向移动加料方式（ ZDLC-C ）：
有纵向路轨，也有横向路轨，加料车既可纵向移动，也可横向移动给并列的电炉加料，两台以上电炉可共用一台加料车，一车两用（多用）投入较少，缺点是双向运行机构及料车结构复杂，制作成本较高，台面纵向路轨高于台面，行走不便，维修较麻烦。除非电炉间有障碍（如立柱）采用外，较少采用。
方式四：纵向移动旋转加料方式（ ZDLC-D ）：
加料车先纵向移动至两台炉中间位置，车上振动加料槽可旋转，可分别给两台电炉加料，两台电炉共用一台加料车；较经济，但料车旋转方式导致料车结构复杂，故障率高，维修麻烦，较少采用。
工艺布局设计特别注意：
A 、无论哪种加料车布置方式，需考虑加料车下料口与电炉炉盖位置不得冲突、与电炉环保除尘系统不互相影响；也可与之综合考虑，配套设计。
B 、铁料日耗池位置需考虑电磁盘配料时尽量靠近加料车待料位置，应避免电磁盘吊料从平台上或电炉操作区上方经过，以防铁料跌落造成人身财产损害！
（ 6 ）加配料系统选型需重点考虑的几个方面
A 、电磁配铁装置选型：首先要确定电磁盘的规格型号，电磁盘规格大小与电炉规格、同时开炉数、是否需考虑装卸料、配料吊车的吨位有关。如多台电炉并列，且多台电炉先后同时开炉，则需考虑每小时需加配料的总量，按此来选择电磁盘的规格。
B 、与加料系统的关系：
当需同时给多台加料时，需选择电炉加料车方式加料。
（ 7 ）设计注意事项：
设计加料车时，用户需提供如上图所示的相关尺寸（ A ～ F ），并需提供电炉炉盖位置；
电炉平台支撑结构、基础均需考虑加料车满载或加料桶满载重量及电磁盘重量、振动受力、路轨位置。
建议客户与我们联系，我们将毫无保留提供相关的技术支持，极大的保障客户利益！
料池、加料方式、输送、加料车布局均需科学合理。
一、 两种常用方式介绍：
4.1、简易型用电磁盘装卸料及电磁盘对电炉加料：
本系统主要由起重电磁铁、整流控制柜、电缆卷筒、电子吊钩秤、电缆连接器构成；
本系统可以采用简单的利用电磁盘在料场、料库金属散装炉料（生铁、废钢、回炉料等）的装卸车使用，也可用作铸件的搬运、装卸、场地清理等工作；还可直接对电炉直接进行加料作业；一般采用壹台起重电磁铁、壹台整流控制柜、壹台电缆卷筒、壹台电缆连接器，装卸车用的电磁盘直径一般选择偏大一点（一般选择直径在1200mm~1800mm之间）；有的客户现场除了装卸车外，还需要对电炉进行直接的电磁盘加料，在小电炉（电炉熔量小于2吨）时，装卸车用的电磁盘偏大，而电炉炉口却很小，不能直接对电炉加料，这样就有的客户会选择两个电磁盘（一个大直径的进行装卸车、一个用于对小电炉直接加料）、共用一套整流控制柜、一套电缆卷筒及电缆连接器；
也可以直接采用装卸车的电磁盘对电炉加料，但中间环节需要通过料桶进行转换或者现场加到电炉平台处再利用人工对电炉加料也可；
对电炉加料时，可以选择采用高温电子吊钩秤为称重计量工具，得到每次加料的每种料的加入量；可直接外接无线显示大屏幕，直观高效；涉及到需要配料的场合，可以采用调磁型的整流控制柜（分有线与无线），通过直观观察电子吊钩秤的称重重量；调整整流控制柜的输出电压来达到所需要的吸吊值，以满足各种不同的加料要求；
简易型的各型设备功能及使用数量如下表：
| 主体 | 设备名称 | 数量 | 功能 | 备注 |
| 必须件 | 起重电磁体 | 1 | 通电产生吸力，可吸吊任何形式的导磁性物料及工件。 |
装卸车一般使用直径为1200mm-1800mm； 用作对电炉加料时，小电炉（小于1吨）采用直径700mm-900mm；中型号电炉（大于1吨小于2吨的），采用直径900mm-1100mm；大电炉（大于2吨小于6吨的）采用直径1200-1650mm；※大电炉强烈建议采用后续所介绍的振动加料车加料 |
| 整流控制柜 | 1 | 将交流电整流出电磁盘所需的直流电。 |
用作装卸车时，一般采用高频无触点型强磁整流控制柜； 用作对电炉加料车，一般采用无线型可调磁的无触点强磁整流控制柜，也可采用无线数传调压型整流控制柜（该柜是后续所介绍的无线数传微机配铁配套的，用在此处，可方便后期增配无线数传微机配铁系统） |
|
| 电缆卷筒 | 1 | 给起重电磁铁上下移动供电； | 将整流控制柜输出的电压传导给起重电磁铁，可随行车主钩上下移动供电； | |
| 电缆连接器 | 1 | 方便拆卸电磁盘 | 安装在行车主钩上，上端连接电缆卷筒的输出电缆，下端连接起重电磁铁，在其他场合需要将起重电磁铁拆除时，方便、安全使用； | |
| 选配件 | 电子吊钩秤 | 1 | 称重计量工具 | 一般采用无线型；对电炉直接加料时需要采用高温型；挂在行车主钩上，下方再挂载起重电磁铁，可以实时的了解并记录每次的吸吊量；方便、高效 |
| 无线数显大屏幕 | 1或多个 | 数字显示电子吊钩秤的称重量 | 实时显示电子吊钩秤的称重量，可以一个电子吊钩秤配一组或多组数显大屏幕，方便、直观、醒目； | |
| 上位机电脑 | 1 | 电脑化操作 | 可及时查看称重数据、可查询、打印等；（打印功能一般选配针式打印机） | |
| ※1、对电炉直接加料的电磁盘为高温型，其余为高频型；2、料坑一般选择在电炉平台的后面位置；3、遥控型的一般理论遥控距离为100米，但实际不超过60米；4、可以就客户的现场要求及预算，给客户推荐合理的使用设备，以便满足且达到大的生产效率；则需要客户需要提供行车的载重量、行车的形式（单梁、双梁、龙门吊）、行车安装高度、电炉大小、电炉炉口直径等参数； | ||||
4.2、采用无线数传微机电磁自动配铁系统+振动加料车对电炉稳定加料系统：
本系统分为两个部分，第一部分为无线数传微机自动配铁系统，第二部分为振动加料车对电炉加料系统。一般适应于电炉熔量大于等于2吨以上，并且电炉平台有空间可以来布局轨道的；
第一部分：无线数传微机自动配铁系统；
本部分主要由贵司天车、无线数传微机配铁仪、调压电盘用整流控制柜、起重电磁铁、电缆卷筒、无线数传电子吊钩秤、电缆连接器构成。包含了称重单元、数传单元、配铁单元、供电单元等。
本部分可采用全自动无线数传微机配铁功能，也可半自动人工对接方式进行。
如以下我方将采用2吨电炉为例，详细说明相关的成套设备性能及工作原理。
采用PKWX-05Y系列成套无线数传（遥控型）电磁加配料系统，具体成套设备如下：
无线数传微机配铁控制仪 型号：PKT-5Y 数量：1台
高速无线吊钩传感器 型号：LN-3T 数量：1台
无线遥控调压型整流控制柜 型号：PKG-50Y 数量：1台
起重电磁铁 型号：MW5-110L/1 数量：1台
电力电缆卷筒 型号：JTA100-15-2 数量：1台
电缆连接器 型号：DL-102 数量：1台
1.1、无线数传微机配铁控制仪介绍：
无线数传（遥控）微机配铁仪是本装置的核心控制设备，它接收无线数传吊钩传感器发过来的称重数据，与预先设定的料单定值比较，再遥控通过整流控制柜调节电磁盘的电磁吸力，达到定值配料的目的；智能自动配料，误差自动补偿，配料精度高，速度快，可存储打印记录配料参数，可与上位机及企业信息网联机通讯。①、主要功能及参数如下：
1）、静态精度：符合国标Ⅲ级秤标准；
2）、动态配料精度：连续五批平均不大于3％；
3）、动态配料速度：连续五批平均不大于16s；
4）、可预存八种牌号常用料单，每种可含七种不同的料定值；
5）、可连续配料999批，可分牌号、班次打印配料报表；
6）、无线数据传输及无线遥控抗干扰能力强，无线数据传输、遥控有效距离均不小于100米；
7）、大屏幕液晶显示、中文菜单操作，简单直观易学；
8）、称重数显与配料控制分开显示、操作；称重显示部分又可作为自动故障时的手动配料备用；设有故障辅助自动检测功能，维修简单方便。
9）、设有RS232（485）接口，可与上位机及其它设备仪器联机通讯。
10）、采用工业级组件及部件，防尘、防震、防霉腐蚀设计，可靠性高，耐用。
11）、中央核心采用西门子程序设计软件设计，具有适应能力强、故障率低、运行速度快等特点。
②、微机配铁控制仪内部吊钩传感器及中央控制面板的主要技术性能：
2.1、概述：
内部主要的无线数传式电子吊秤接受信号面板, 采用高精度专用传感器和当前常用的Σ-Δ型A/D转换器, 结合现代无线电和单片微机技术, 具有很高的可靠性，良好的精度和完善的软件功能, 采用直流供电，汉字点阵液晶显示，便携式，内置汉字微型打印机。
2.2. 特点
1）全钢结构外壳,耐撞击,抗电磁干扰,可在强电磁场环境(如电磁吸盘、中频电炉)下使用。
2）背光液晶显示，白天晚上清晰可见；
3）仪表体积小巧，非常适合便携使用；
4）可在磅单上打印用户单位中文名称，使每台秤和磅单都为用户“定制”；
5）可将称重结果分为多达256个类别并分类统计和打印；
6）内置汉字打印机，打印完备的检测凭单；
7）可按日期及类别分类打印报表；
8）可存储多达2730次称重记录；
9）可选择中英文二种打印文本
10）可选择kg和lb二种称重单位
11）精确的内部时钟和日历。
12）自动关电，当秤体静止达1小时时自动关闭秤体电源。
13）双向数据传送功能。仪表与本厂LN型吊秤（传感器）配套后,即构成直示-无线组合型吊秤, 除接收直示吊秤发送的数据外, 还可向吊秤发送归零等控制信息。
2.3. 主要技术指针和功能
(1) 精度等级 符合OIML III标准
（2）电源：电池供电，秤体12V/7AH，仪表6V/4AH
（3）调频 430MHZ或450MHZ，各15个频点。
(4) 显示更新速度 5次/秒
(5) 传感器激励电源 DC 8V±5%
(6) 工作温度 秤体-10℃—50℃，仪表0℃—40℃
(7) 秤体充电一次连续工作时间 50小时
(8) 接收仪表充电一次待机工作时间 70小时
(9) 无线传送距离 无阻挡时不小于200米，一般不超过100米
2.4. 面板
各按键功能:
【ON】 :电源开
【OFF】:电源关
【归零】:使显示为0
【总重】:显示总重量,也用于报表打印
【查询】:用于查询仪表内存储的称重记录,按倒序显示
【F1】 :备用
【背光】:液晶显示器的背光源开关, 单击点亮背光, 再按则关闭, 为了省电, 白天使用时请勿打开背光.
【总清】:用于清除内存中的所有称重记录, 为避免误操作, 需按2次有效.
【单清】:用于清除内存中的后一次称重记录, 为避免误操作, 需按2次有效.
【汇总】:按此键仪表将打印内存中当前类别的称重记录汇总结果, 一般一批货
称量完毕按此键汇总.
【自动】:按此键仪表进入自动储存状态,仪表高位显示“A”，这时每次称重
结果经过设定的时间后将自动存入内存并打印,若需取消自动功能只需再按一次【自动】即可。
【总次】:用于查询内存中储存的称重记录总数
【类别】:用于设置类别号（0-255）。
【设皮】:用于设置皮重
【日期】:显示/修改当前日期
【时间】:显示/修改当前时间
【存入】:按此键将当前重量存入内存并打印
【纠错/补打】:用于纠正各类数据的输入错误，也用于补打前一次的称重记录
2. 5、打印的一般性：
1）、单个日期的打印记录：
嘉义钢铁股份有限公司
吊秤计量单
日期：2017/05/18
类别：09
--------------------
总重：6382kg
总次：0021
--------------------
序号 时间 重量kg
0021 09:57 26
0020 09:53 120
.
.
0001 08:56 110
2)打印总报表
按【总重】后再按一次【总重】，打印机打印内存中所有称重结果清单，格式如下例:
嘉义钢铁股份有限公司
吊秤计量单
------------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 15:12 2101
002 08:59 1806
001 08:57 1338
3)打印按类别汇总表
可以根据用户的统计周期设定类别进行汇总打印，格式如下：
嘉义钢铁股份有限公司
吊秤计量单
类别: 05
日期：2017/06/22
-----------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 09:12 2101
002 08:59 1806
001 08:57 1338
4)打印按日汇总表
先设置好要打印的日期，按【总重】【日期】【总重】，打印机即打印给定日期的称量报表，格式如下:
嘉义钢铁股份有限公司
吊秤计量单
日期:2017/05/12
-----------------------
总重： 5245kg
总次： 0003
------------------------
序号 时间 重量kg
003 09:12 2101
002 08:59 1806
001 08:57 1338
2. 6、充电
称体由电池供电，因此应按时进行充电。既可以将秤体内电池从吊秤上取下充电，也可以直接在吊秤上充电。应及时给电池充电, 过度放电会缩短电池寿命。当接收仪表高位显示“L”时应给秤体电池充电；当接收仪表“欠压”符号亮时应给接收仪表内电池充电。将充电器插孔插入相应插座内，充电器电源插220V电源即可充电，充电一次约需8小时。
2.7、 自动关闭
吊秤秤体仪表具有自动关机功能, 若1小时无操作秤体仪表即自动关闭电源。显示仪表开启背光时，若稳定30秒且无操作则背光关闭，但按键或起吊操作会自动恢复背光。显示仪表稳定30分钟且无操作也自动关闭电源。
2.8、 使用维护
电子吊秤是精密计量器具, 良好的维护对提高工作可靠性, 延长设备使用寿命具有十分重要的意义。
1.吊秤秤体有较好的抗震和防水性能,但使用中仍要十分注意避免剧烈碰撞和长时间雨淋，特别注意防止秤体从挂钩上掉下造成秤体损坏甚至人身事故。
2.非高温吊秤不能长时间在高温环境下工作，使用现场有高温源时应注意尽量缩短停留时间，总的原则是若秤体外壳底面摸上去不烫手（低于70℃）则不会对吊秤产生不良影响。
3.严禁自行在秤体上进行电焊操作以免损坏仪表和传感器。
4.使用中严格防止超载。
5.为延长电池使用时间，白天使用时请关闭仪表背光。
6.吊秤、显示器均使用铅酸蓄电池供电，应避免过度放电以延长电池寿命。
7.显示仪表禁止雨淋。
③、技术规格参数
设备名称：无线数传微机配铁控制系统
型号规格：PKT-3Y
适应炉型：2～5吨冲天炉及电炉
控制方式：无线遥控型
操作接口：简体中文
有效控制距离：不超过100米
1.2、高速无线吊钩传感器介绍：
特点：
1）、计量准确，显示分度值可按需设定；精度等级符合国标III级秤标准。
2）、全钢结构外壳、耐碰撞、抗电磁干扰；
3）、设置称重数显电路，选用 256×64 点阵式液晶中文显示屏，独有的人机对话功能， 丰富的数据管理和中文打印，内置万年日历时钟，自带信号强度电源情况监测系统，无线数传距离无阻挡时大于100m。4）、采用国际通用433MHZ 频段中的8个频点实现无线通信；
5）、运用了高速A/D转换，数字滤波，非线性补偿，自动零点跟踪等技术；提高了系统的抗干扰能力和精度，消除了零点漂移。
6）、传感器秤体采用大容量6V/10Ah密封铅酸蓄电池供电，另备用一只，可交替使用，工作、充电两不误；
7）、工作温度可根据用户要求定制常温型：-15～55℃，耐热型：常温～180℃；
8）、其它主要部分介绍可以参考4.1中的微机配铁控制仪核心及面板中央的主要性能介绍。
主要技术参数
产品名称：高速无线吊钩传感器
产品型号：NL-3T
称重方式：无线遥控型
起重：3000kg
适应温度：常温
1.3、无线遥控调压型整流控制柜介绍：
PKG-Y系列产品是无线数传微机配铁装置专用的无线遥控控制设备，多用于冲天炉、电炉配料以及一些磁性物质的定量称量控制。可以通过微机设置来实现无线遥控控制，其输出电压可在0～340V之间平滑调节，可由微机自动控制电压的变化，也可使用手动装置由操作者手动控制。
制造及检验标准：遵照中华人民共和国国家标准GB3797-83《装有电子器件的电控设备》和GB4720-86《低压电控设备》以及机械电子工业部部颁标准JB4315-86其噪音问题将按照GB12348《工业企业厂界噪声标准Ⅱ类混合区评价标准》，等进行生产、制造和检验。
本控制装置有2个背对背全可控硅整流桥，一个桥用于供给起重电磁铁励磁电压，另一个用于提供退磁卸除电压。两个桥同时也用于将电磁铁的蓄能馈送到电网。加到磁盘的电压幅度可以由微机配料仪智能电路进行调整。这些电压成正比例地变化。本装置适合于电压从 0V直流到340V直流的电磁铁控制。
控制部分由微处理器完成.微处理器根据测定的信号，参数 设定和来自I/O 口的指令控制可控硅触发电路.
1.设备成套性好，配有专门的励磁及完善的显示检测报警装置。
2.整体性能经计算机优化设计，可以代替国外产品，具有结构简单、布局合理、安装方便等特点；
3.电气控制部分主要电子元器件采用国内著名品牌的；
4.装置轻巧：安装时无特殊要求；维护保养方便。
5.主要核心整流部分将采用SKK三相全桥可控硅，使结构简单化、维护方便化、故障极低化。
产品名称：整流控制柜（无线数传微机配铁专用）
产品型号：PKG-50Y
输入电压：AC-380V
输出电压：DC0～340V（由微机自动调节或由人工调节）
输出电流：50A
1.4、起重电磁铁介绍：
MW5系列是我司成熟产品。
MW5系列是专业吊运废钢专用的起重电磁铁，它根据废钢的导磁率的特点而经计算机优化设计的磁路，消耗功率小，自重轻、起吊能力大，安全可靠。
1.制造及检验标准：起重电磁铁本体设备遵照中华人民共和国机械电子工业部电工专业标准JB/DQ4599-90《直流起重电磁铁》、JB/ZQ 6203-2004 及企业标准进行生产和检验。
2.电磁铁采用特殊磁路设计，电磁铁透磁深度大，能穿透多层气隙，保证被吸物充分磁化，增加有效吸附面积，提高起重能力；
3.电磁铁底板外壳采用轧制（铸造）高强度锰板（20MN23AL）全密封焊接，并严格进行气密性实验，出线盒采用防水保护措施，并有防冲撞功能，并配有其防撞保护板；
4、线圈全部采用玻璃丝绝缘铝线绕制，绝缘性能高，具有自重轻、能耗低等功能，同时线圈与外壳之间采用真空灌胶（环氧树脂胶）固定，能适用高粉尘、高湿度的同时可以耐剧烈碰撞；
5.电磁铁制作过程中，焊接工序严格进行气密性实验、绕制线圈工序将严格做大匝间绝缘实验和耐压实验（工频电压2500V三分钟无短路和闪烁现象）；
6.电磁铁隔热方式将采用三层隔热方式；
7.铁芯生产时采用特殊工艺除去有害物质，加入有利提高铁芯导磁的元素，使其导磁更大。
8.线圈的安匝数（AN）增大。设计思路为小电流多匝数，保证了总安匝数（AN）明显增大。
9. 线圈固定采用了低树脂固化技术。采用168号绝缘油固定，避免了采用96号油所引起线圈固定不完全和强烘烤所引起的绝缘损坏。（168号油是我司在过去的三十年的生产经验中总结出来的，具有绝缘好，固化快，固定强度高，耐温高等特点）
10. 引出线采用热缩管密封，保证了接线端的充分绝缘，即在0.6MPa下，也不能进水入接线盒内。原起重电磁铁底部由20MN23AL与侧板Q235焊接高温易开裂，现采用线包有lCr18Ni97i不锈钢钢单独密封，不易受温度影响而开裂，受潮而降低其绝缘性能。
11.起重电磁铁与其配套的整流控制设备、电缆卷筒有着良好的相配性。
产品名称：起重电磁铁
型号规格：MW5-100L/1
功 率：8.3KW
额定电流：38A
额定工作电压：DC-220V
自 重：1000KG
绝缘等级：F级
起重能力：200～400KG
外形尺寸：Φ1000mm
通电持续率：TD-75%
冷却方式：自然冷却
1.5、电缆卷筒介绍：
为了适应移动电器供电需要（如起重电磁铁、振动给料车、各类起重机、液压抓斗等），我公司设计生产了弹力式电力电缆卷筒、弹力式信号电缆卷筒、电动式电缆电缆卷筒。它具有供电简单、操作安全可靠、结构紧凑、外型美观、电缆磨损少等特点。
JT系列弹力式电力电缆卷筒采用涡卷弹簧为动力，旋转卷筒收放电缆，自身不消耗电能，可自动灵活地收放电缆。同时采用集电滑环-碳刷架结构传递电能，使供电连续、平稳。还设置了可反转机构，避免卷筒反转而折断弹簧。与起重电磁铁具有很好的相配套性。
采用的电传导方式，使电损耗降低。
采用的窝卷弹簧，保证了弹簧的卷取次数，并保证了长时间工作卷取的张力大小，满足使用要求。
1.5.1起重电磁铁成套用电缆卷筒技术参数：
型号规格：JTA100-15-2
卷筒类别：电力电缆卷筒
动力形式：窝卷弹簧
安装方式：垂直安装
容量：100A
卷取长度：15米
相 数：2相
1.6、电缆连接器介绍：
DL系列电缆连接器是专用于起重电磁铁与电缆卷筒之间电缆快捷衔接的成套组配件。可以在行车吊运其他对象时，需要快速的卸下起重电磁铁而专门设计的一款插拨是电缆接口。
产品名称：电缆连接器
产品型号：DL-102
产品类别：电力电缆连接插头
容量：100A
单个相数：2相
第二部分：振动加料车对电炉稳定加料系统：
本部分主要由振动加料车、控制箱、电缆卷筒设备构成。包含了其附属的对应控制单元，检测单元，故障单元与电力供应单元。
1、轨道式振动给料车介绍：
1.1.1、性能特点：
可在电炉加料平台上以大车和小车前后左右 X 、 Y 方向移动，并以座在小车上的振动输送机完成加料工作，可一台加料车对二台以上熔化电炉进行加料，并可定量的予装料桶，适用于料库在炉侧的车间布置，为提高加配料速度可配多台予装定量桶。另一种变型，采用一套小车和振动输送机对一台熔化电炉加料，适于料库在炉后的车间布置。本加料车可根据电炉熔化速度随时均匀补加料，提高熔化生产率；且加料均匀平稳、落差少、铁水不飞溅，安全可靠又方便。
1.1.2、机械特点：
（1）大车采用两台 SEW 平行轴 - 斜齿轮轴装减速机同步驱动，小车采用 SEW 同轴式斜齿轮减速机以链传动驱动。
（2）振动输送槽在倾斜安装的振动电机的作用下产生向前和向上的分量，对铁料颗粒大小没有严格的要求。
（3）振动电机结构可靠寿命长维修方便，噪音低。
（4）槽体采用特殊合金钢焊条焊接，槽体强度高，寿命长。
（5）整个小车的框架大对以 H 钢构成，刚性好，合理可靠。
（6）振动输送槽出料口下部以耐热不锈钢板制成，中间加以隔热橡胶垫，减少出料口受热氧化腐蚀。料槽体均采用双层钢板，中间夹吸声胶板，内附钢板，用沉头螺钉连接，便于拆换。
1.1.3、主要技术参数：
详细具体见对应图纸；
重点防护：本体底盘自重大，平衡性能好。所有槽体均为双层夹胶垫设计，耐磨消音。前端高强度锰钢或不锈钢，防高温。振动电机、控制柜均有防护罩，防止散落料车外的废钢砸伤而损坏。本设备采用橡胶激振弹簧作为主隔离弹簧使用，噪音小，适合混凝土架空结构层使用，而不影响其主体承载性；
1.1.4、振动给料车成套部件组成明细：
| 振动加料车设备部件组成明细表 | |||||
| 如2吨电炉用单对单成套振动加料车组成 | |||||
| 序号 | 产品名称 | 型号规格 | 单位 | 使用数量 | 备注 |
| 01 | 振动加料车 | PKLC-2A | 台 | 1 | |
| 02 | 控制柜 | ZDLC-2T/DK | 台 | 1 | |
| 03 | 电缆卷筒 | JTD50-30-8 | 台 | 1 | |
| 03 | 限位器、声光报警灯、拖地钢制电缆支架、电缆 | 批 | 1 | 配套辅助件 | |
质量将按照质量“三包”服务壹年，壹年内如产品出现质量问题，我方将免费为其保修。（但由于甲方误操作等原因造成的除外）
七、 我方对产品提供的技术支持：
1、技术人员培训； 我方将对厂方技术人员培训：讲述系统原理、操作方法和系统的维护。可为顾客培训各类等级的技术人员。
2、我方人员派遣： 我方将派遣经验丰富、身体健康、精通技术、工作能力 强的技术人员，进行我方供货或设计设备以及应用软件的安装指导、用户培训和考核验收方面的技术服务及技术监督。
3、技术支持、咨询： 对顾客提出的各类技术问题给予解决。
4、技术数据处理： 可向顾客提供本公司非保密性的技术数据、电路图纸。
八、 售后服务：
1、我方的产品达到或高于国家、行业的有关标准及招标文件规定的技术条件；
2、易损件产品，在货到现场开箱验收时，确认为运输过程中损坏，实施包换服务；
3、设备保修期为一年。一年内由于我方产品质量引起的问题，实行“三包”服务，即包修、包退、包换，并做到及时、方便、满意。由于厂方的不当操作、使用及不可抗拒的因素引起的损坏不包括在内；
4、根据使用者的需要及时提供优质的备品备件；
5、我方技术部门协同售后服务部门在用户施工初期建设，调试安装，都以优质、热情的服务，说明厂方试运行成功；
6、公司总部拥有专业的售后服务队伍，对于客户的售后服务做到有问必答，耐心，热情，周到.
7、我方承诺产品终身维护，提供的备品备件及器件价格不高于国内同类型、同质量的产品价格。
我公司是专业生产起重电磁铁、微机配铁装置、振动加配料车、除铁设备、电缆卷筒、电磁搅拌装置、停电保磁、调磁保磁装置及其他配套设备的厂家！公司产品质量优良，服务周到！谢谢您选用我公司产品！
顺祝
商琪！ 岳阳柏奎电磁机械有限公司
销 售 部
2018年08月21日
岳阳柏奎电磁机械有限公司
PAXARKUEI MAGNET
地址：湖南省岳阳市湘北大道许家桥
电话：+86-730-8566615
传真：+86-730-8566697
联络人：王鄂 +86-130-17213168、
E-mail:hnyysl@hotmail.com 13017213168@163.com
Http://www.paxarkuei.com
Http://www.hnyysl.com
Http://www.pkemg.com
重品质、讲诚信、善售后、保增值
