为了适应移动电器供电需要（如起重电磁铁、电动平板车、各类起重机、液压抓斗等），我公司在引进国外技术的基础上，设计生产了弹力式电力电缆卷筒、弹力式信号电缆卷筒、电动式电缆电缆卷筒。它具有供电简单、操作安全可靠、结构紧凑、外型美观、电缆磨损少等特点。

　　JT系列弹力式电力电缆卷筒采用涡卷弹簧为动力，旋转卷筒收放电缆，自身不消耗电能，可自动灵活地收放电缆。同时采用集电滑环-碳刷架结构传递电能，使供电连续、平稳。还设置了可反转机构，避免卷筒反转而折断弹簧。

　　JT系列信号电缆卷筒用于卷取和放出传递弱电信号的信号电缆（如拉压传感器的信号电缆）。当检测设备移动时卷筒能灵活地跟踪检测设备卷取或放出电缆，可避免电缆无规则地堆放而发生拉断、压断电缆现象，以保证检测工作顺利进行。它采用差动环机构，实现电缆无触点传递信号。卷筒尾部有限位保护机构，保护差动环。

　　电动式电缆卷筒用于卷取大规格、长距离的供电电缆，能作到与移动电器同步收放电缆。可分为力矩电机电动式和三相异步电机电动式两种。卷筒的控制回路提供接口给主控制回路，与移动电器同步自动收放电缆，并设置力矩调节装置，用于调整电缆张力，延长电缆的使用寿命。

　　在有的需要移动供气、液体的场合，可选用气体、液体卷筒。该卷筒是运用技术制作，巧设旋转装置，操作安全可靠。结构形式以悬臂式为主，驱动方式分为弹力式和力矩电机式等多种。

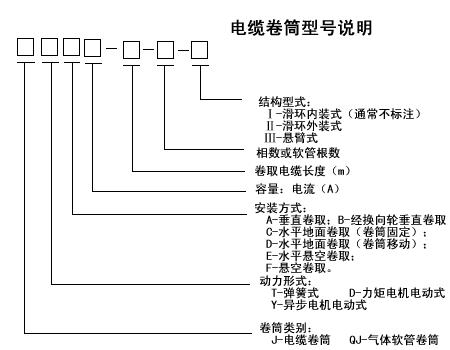

型号说明

1、弹簧式电缆卷筒适用于交流500V以下各种移动电器设备；

2、线缆的卷取长度以下面安装方式图中的L为准，配备线缆长度分别为：

　　（1）方式A为L+3圈。　　（2）方式B为L+h+3圈（其中h值在订货时必须注明）；

　　（3）方式C、D中，为L+H+h+3圈。　　（4）方式E、F，根据用户现场情况确定，需说明。

3、方式C中卷筒固定在地面，收放线缆时，线缆与地面存在相对摩擦，此时请在线缆运动轨迹范围内铺设滚道以减少线缆的磨损。

4、方式F中一般取H=0.14L、h=0.5H、如果H小于0.14L，h小于0.5H时，则订货时必须注明H、h值。

5、电缆卷筒如需在单梁行车上与电动葫芦配套使用，可配给特制的滚轮支架不见（滑动小车），以便安装使用。

6、卷筒上线缆的收、放方向在外形尺寸图中已表明。特殊要求，订货时请说明。

7、外形尺寸表中“重量”一栏，不包括线缆的重量。

8、电动式卷筒结构形式已悬臂式为主（一般不标注）。

9、特殊型卷筒、特殊用途产品请用户来人来电共同商议。
