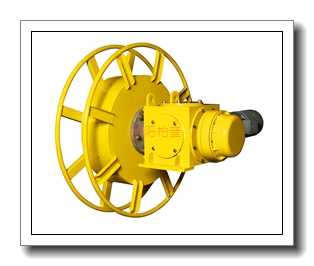

JM系列长期堵转力矩电机式电缆卷筒
应用 : 长期堵转力矩电机式电缆卷筒上的动力部分和调速部分 是由电机来承担的,这种电机具有独特的电气和机械特性。 电机调速范围宽,具有较软的机械特性,当负载变化时电机 的工作转速也相应变化,即负载增加转速下降,负载下降转 速上升。而且电机可以在其转矩、转速的机械特性曲线上任 意一点都能长期稳定的运行,所以可以保证电缆在卷盘的相 应半径上获得适当的卷绕速度和拉力。注意,即使是放缆过 程,电缆卷筒驱动电机亦应处于通电状态,且相序与收缆方 向相同。 1、释放电缆 电机通电状态下,电机输出力矩为阻碍 力,防止电缆快速拉出卷盘,保证了放缆的同步性。 2、卷取电缆 电机通电状态下,电机输出力矩为动力, 通过减速部分带动卷盘收取电缆。 3、停机时 长期堵转电机带有常闭制动器,可以保证电 机断电时,电缆不会因重力作用从卷盘上滑落。
长期堵转力矩电机式电缆卷筒的结构特点: 1、主机 主机由长期堵转力矩电机、专用减速箱、集电 滑环箱构成一个整体。 1)长期堵转力矩电机的特点: a、电缆从空盘到满盘张力恒定
立即咨询 资料下载
答疑服务130-1721-3168

长期堵转力矩电机式电缆卷筒的结构特点:

1、主机 主机由长期堵转力矩电机、专用减速箱、集电 滑环箱构成一个整体。 1)长期堵转力矩电机的特点: a、电缆从空盘到满盘张力恒定,适用于长期低速、频 繁正反转工况。 b、堵转电流小,可长期堵转、反转。 c、装配前已进行8~10小时堵转试验,电机温升 <65K,热状态下,堵转力矩降幅在5%范围内。 d、制动器工作原理:制动器的励磁线圈接通额定电 压(DC)时,电磁力吸合衔铁,使衔铁与制动盘脱离(释 放),此时电机轴带动制动盘正常运转,当电机断电时,制 动器也同时断电,此时弹簧压迫衔铁,迫使制动盘与衔铁及 法兰盘之间产生摩擦力矩,使电机轴快速停转。

2、集电滑环箱为电力(信号)传输部分,从用途可分 为动力传输和信号传输,按电压等级可分为500V、3KV、 6KV、10KV等。集电滑环接线图请参照第 38 页。

3、容缆部分 卷盘为容缆部分,可分为多排缠绕和单排缠绕。为便于运输,直径≤2.6m的卷盘为整体结构;直径> 2.6m的卷盘为两个半圆结构,由用户现场进行组装。

电缆卷筒的工作原理: 长期堵转力矩电机式电缆卷筒上的动力部分和调速部分 是由电机来承担的,这种电机具有独特的电气和机械特性。 电机调速范围宽,具有较软的机械特性,当负载变化时电机 的工作转速也相应变化,即负载增加转速下降,负载下降转 速上升。而且电机可以在其转矩、转速的机械特性曲线上任 意一点都能长期稳定的运行,所以可以保证电缆在卷盘的相 应半径上获得适当的卷绕速度和拉力。注意,即使是放缆过 程,电缆卷筒驱动电机亦应处于通电状态,且相序与收缆方 向相同。 1、释放电缆 电机通电状态下,电机输出力矩为阻碍 力,防止电缆快速拉出卷盘,保证了放缆的同步性。 2、卷取电缆 电机通电状态下,电机输出力矩为动力, 通过减速部分带动卷盘收取电缆。 3、停机时 长期堵转电机带有常闭制动器,可以保证电 机断电时,电缆不会因重力作用从卷盘上滑落。
