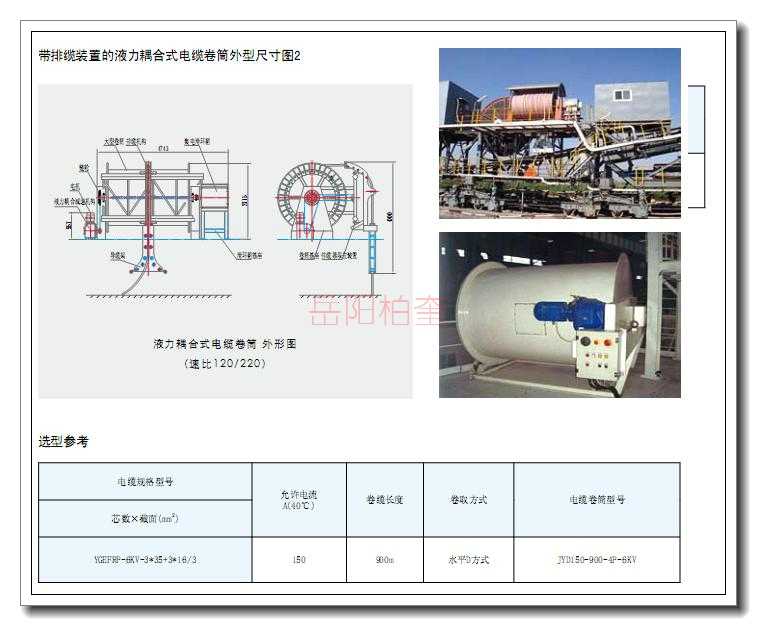

概述：JY1系列液力耦合式电缆卷筒具有体积小、重量 轻、结构紧凑、安装使用维修方便等特点，性能稳定可靠，产 品适用面广。

性能特点： JY1系列液力耦合式电缆卷筒具有良好的卷绕特性： 1、 卷取力矩调节范围大，调节稳定后，对卷盘轴输出 恒定的扭矩； 2、 同步性能好。由于输出扭矩单元（蜗轮蜗杆减速机 构、液力耦合器）浸入油中，具备良好的打滑性能，能确保卷 取速度与移动设备速度保持同步。 3、 蜗轮蜗杆具有良好的自锁性能，电机停电后，能确 保电缆不会因重力作用从卷盘上滑落。

电缆卷筒的工作原理： 电机通电工作，带动蜗杆蜗轮转动，蜗轮是安装在卷盘 轴上且能自由旋转，两个摩擦盘安装在蜗轮两侧，通过键固定 在卷盘轴上，旋转时能在蜗轮及其之间产生油膜来传送扭矩。 电机的扭矩是通过一与蜗轮减速系统结合在一起的液力 耦合器传送到卷盘轴上去的。液力耦合器由摩擦盘、压缩弹 簧、弹簧保持盘及扭矩调节螺母组成，输出扭矩可通过调整液压离合器上弹簧的压缩量使其达到合适扭矩（扭矩不超过调节范围）。

1、卷取电缆时 电机工作，驱动蜗杆，带动蜗轮蜗杆减 速系统，此时液力耦合器产生摩擦，带动卷盘，同步将电缆卷 入卷盘。

2、释放电缆时 分两种情况：①、对端部进线型：放缆 时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时， 电机断电，停止工作，蜗轮蜗杆机构自锁，通过对电缆拖拽克 服液力耦合器摩擦力的扭矩，使蜗轮和摩擦盘之间产生滑差， 把卷盘上的电缆放开。②、对中部进线型：放缆时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时，电机通电，照常工作，通过对电缆拖拽克服液力耦合器摩擦力的扭矩，使蜗轮和摩擦盘之间产生滑差，液力耦合器加速打滑，把卷盘上的 电缆放开。

3、停机时 由于蜗轮蜗杆具有自锁性能，不能反向传 动，可以保证电机断电时，液力耦合器有足够的摩擦力矩，使电缆不会因重力作用从卷盘上滑落。
